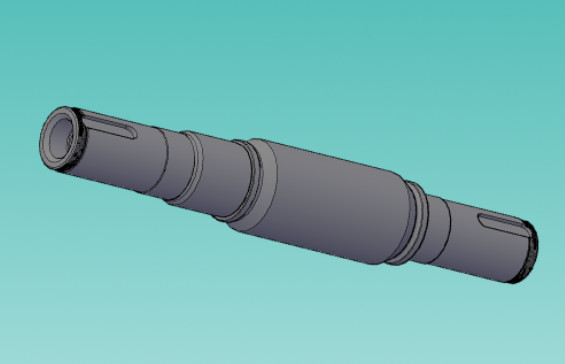

H200N2 TlT Axial Fan Parts Fan Spindle 42CrMo-5 Materiaal 1750mm Lengte

H200N2 Spindel van de lagerkist, spindel van de ventilator

技术要求
1. materiaal moet als volgt worden getest
(1) samen 炼取试样作化学成分分析
(2) dezelfde smelterij met continue warmtebehandeling 2%, maar niet minder dan twee proefsets voor mechanische prestatieproeven (σb,σs,δ,Ψ)
(3) dezelfde concentrator met een continue warmtebehandeling van 2%, maar niet minder dan twee proefsamples voor slagproeven ((αk)
(4) Voor elk stuk een bepaalde hardheid (HB)
2. materiaalgehalte, mechanische prestaties
(1)σb=700 N/mm2/
(2)σs=500 N/mm2/
(3)δ5=15 %
(4) Ψ=45 %
(5) αk=58Nm/cm2/
(6) HB=230~260
3. onderdeel vereist volgens JB/T1581-85 voor ultrasoongolfonderzoek
4. Onderzoek ontdekt:
1) De hoofdas is gebarsten en moet vervangen worden.
2) Verlies of ernstige schade aan de hoofdas moet worden hersteld.

Technische eis

1Het materiaal wordt als volgt getest:

(1) Analyse van de chemische samenstelling van met smelten genomen monsters

(2) 2% van dezelfde continue warmtebehandeling met de smeltoven, maar ten minste twee sets monsters voor de mechanische eigenschappen (σb,σs,δ,Ψ)

(3) Neem 2% van dezelfde continue warmtebehandeling met de smeltoven, maar niet minder dan twee sets monsters voor de slagtest (αk)

(4) Bepaal de hardheid van elk stuk (HB)

2Materiaal na tempering, mechanische eigenschappen

(1)σb=700 N/mm2/

(2)σs=500 N/mm2/

(3)δ5= 15%

(4) Ψ= 45%

(5) alfa k = 58 nm/cm2

(6) HB=230~260

3. De onderdelen moeten volgens JB/T1581-85 worden gecontroleerd met ultrasone apparatuur.

4Gevonden tijdens het onderhoud:

1) De spindel heeft scheuren en moet vervangen worden.

2) De diameter van de hoofdas is ernstig versleten of getrokken en moet worden gerepareerd.
