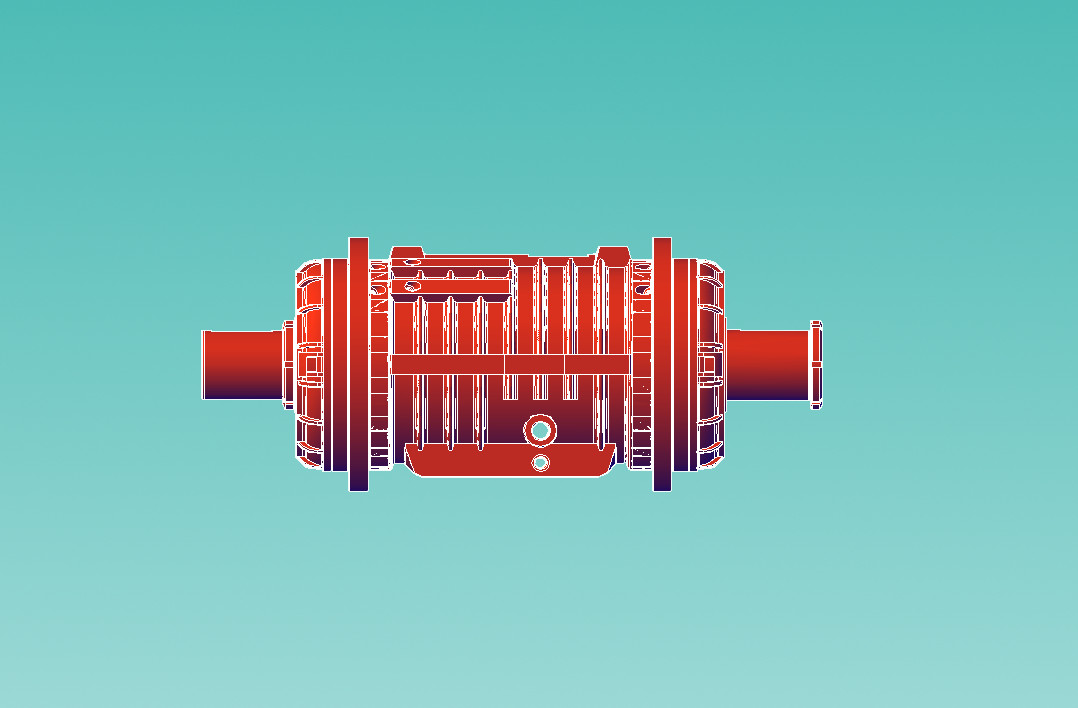

H180N1 TlT Axial Fan Accessories Hoofdlageraam 1622mm Lengte

H180N1 hoofdlagerkast

1Voor de inwendige ring, de bladerwiel en het aansluitend deel van de drager moeten de respectievelijke schroeven van de schroef en de twee schroefpunten van de schroef met olie worden bekleed.
2. na bewerking van de drager voor het verpakken, voor het bewerken van de lichtgevende oppervlakte en andere oppervlakken voor de verpakking.
3Voor de beveiliging van de opslag in de opslagruimte dienen de assen van de banden en de koppelingen, naast de bovengenoemde maatregelen, met een hardfilmvet te worden gecoat en met oliepapier te worden verpakt.
4. de maximale werksnelheid van de drager: n=1800 r/min.
5. het hoogste olievolume bij het oliepunt: V=20,5L.
6. het ∆-spanningsmoment van de draagdooskappen: M/A=113,7Nm.

De hoofdas en de rollendas worden gelijk geplaatst in een ijzeren koffer, dat gelijk midden in de luchtmachine wordt gemonteerd en met een schroef wordt bevestigd.
Aan de beide zijden van de hoofdas is een rolballastand gebruikt om de richting van de baan te dragen, om de richting van de as te dragen.

1Voor de bevestiging van de lagers, de binnenste ring, de schroef en de koppeling moet de overeenkomstige schroef en de schroefnoot I en II aan beide uiteinden met roestvrije olie worden bekleed.

2. Anti-roest van de bewerkte lageraar voor montage, toe te passen anti-roest olie op het bewerkte heldere oppervlak en andere oppervlakken.

3Voor een roestvrije opslag in het magazijn dient, naast het bovenstaande, het blad van de roer en de koppeling met een harde filmvet te worden bekleed en in oliepapier te worden gewikkeld.

4. Maximale werkingssnelheid van de lagerkast: n=1800 r/min.

5. Oliehoeveelheid bij het hoogste olieniveau: V=20,5 L.

6.Trekmoment van de schroef voor het dekken van de lagerkast: M/A=113,7 Nm.

De hoofdas en het rollend lager worden geplaatst in een gietijzeren behuizing, die centraal in de onderste helft van de behuizing van de ventilator is geïnstalleerd en is geboeid.

Aan elk uiteinde van de spindel is een rollager geïnstalleerd om de radiale kracht te dragen.aan het einde van de nabijgelegen koppeling wordt een centrifetaal kogellager geïnstalleerd om de askracht in de richting van de omgekeerde luchtstroom te dragen.De ventilator is uitgerust met een centrifetaal kogellager en de primaire ventilator is uitgerust met twee centrifetale kogellagers.
